[完] TQWT 자작

TQWT(Tapered quarter wave tube)

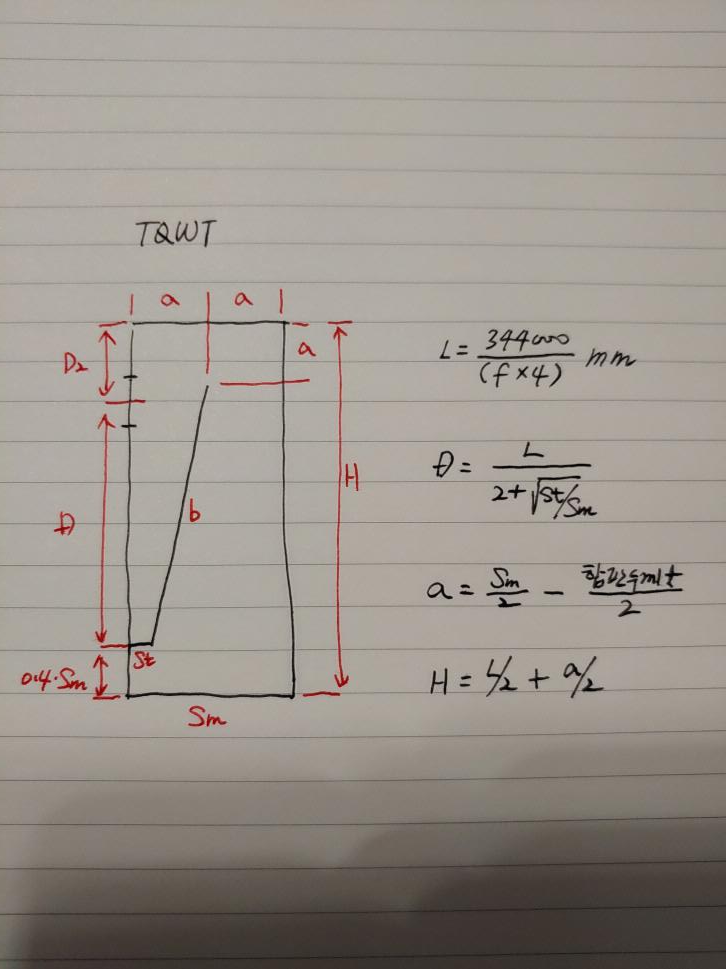

수식

L= 344000/(f*4) mm

D=L/(2+SQRT(St/Sm))  : St와 Sm은 길이이다.

a=Sm/2-합판두께/2

H=L/2+a/2    ==> 합판두꼐 고려시 + 2*합판두께

개구높이 = 0.4*Sm

D2=H-D-0.4*Sm

앞판 = D+D2  ==> 합판두께 고려시 + 합판두께

b=sqrt((앞판-a-합판두께)^2+(a-St-합판두께/2)^2) : 실제 이값에서 2~3을 빼주는게 맞는것 같다.



4" 중국산 풀레인지의 스펙은

12W, 61Hz~18.5KHz, 88dB 이다.

일반적으로 TQWT의 Fs 설정은 1KHz에서의 약-10dB되는 지점을 잡는다고 되어 있는데 주파수 그래프를 보고 잡으면 40Hz대가 나와서 고민하다가 59Hz로 잡았다.



설계 기준은 Fs 59Hz, St 25mm, Sm 180mm, 합판두께 15mm이다.



4" (59Hz) 15mm 합판 기준, 개구 72mm

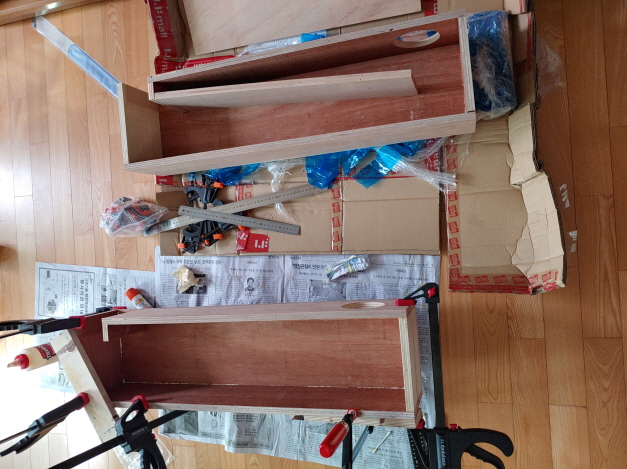

앞판 : 140mm * 713mm  : 2ea => 장축 99mm 에 93지름 타공필요

뒷판 : 140mm * 800mm  : 2ea

좌우 : 210mm * 800mm  : 4ea

상   : 140mm * 180mm  : 2ea

하   : 140mm * 195mm  : 2ea

St   : 40mm * 140mm    : 2ea

격판 : 140mm * 588mm : 2ea   ==> 이부분은 계산상 오류로 12mm정도 작게 되었다.

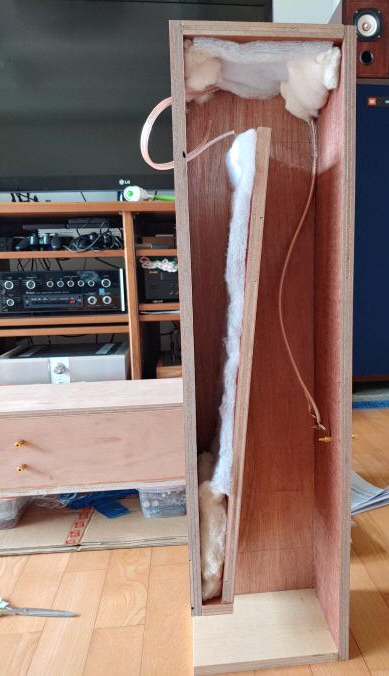

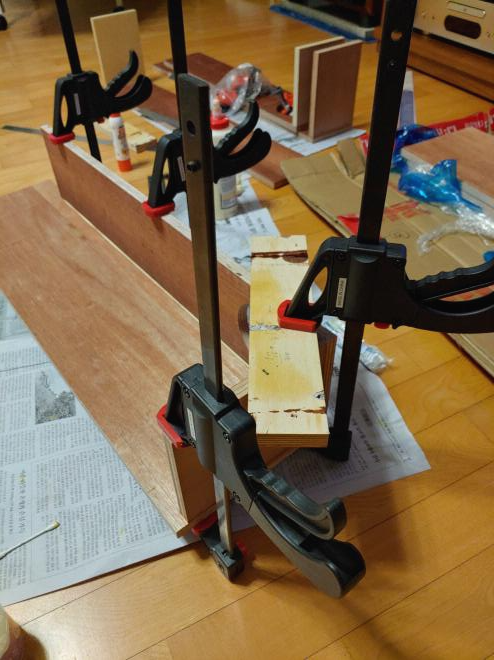

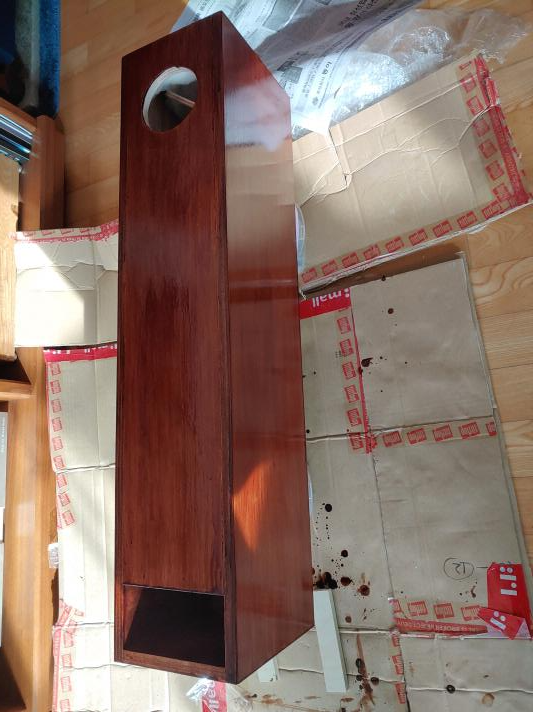

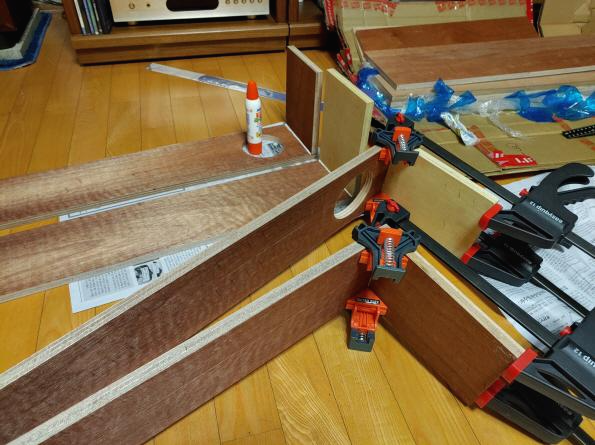

나완합판 15mm로 했는데 잘라온 판재의 색깔이 다 제 각각이다. 여튼 싸게 구입하여 옻 도료로 칠하고 나니 그닥 표가 나지 않고 나름 고급스럽게 보인다.

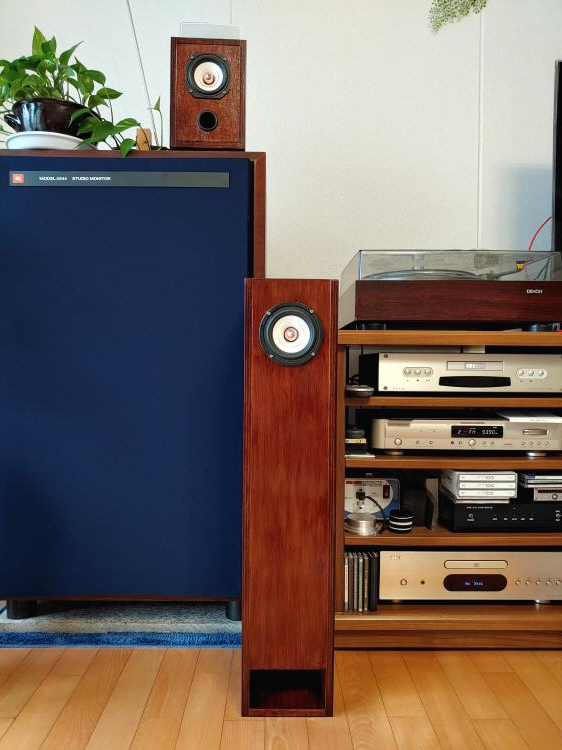

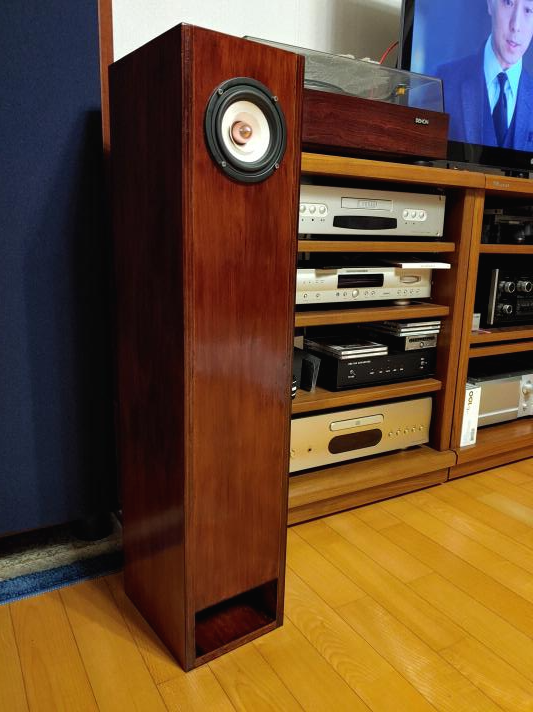

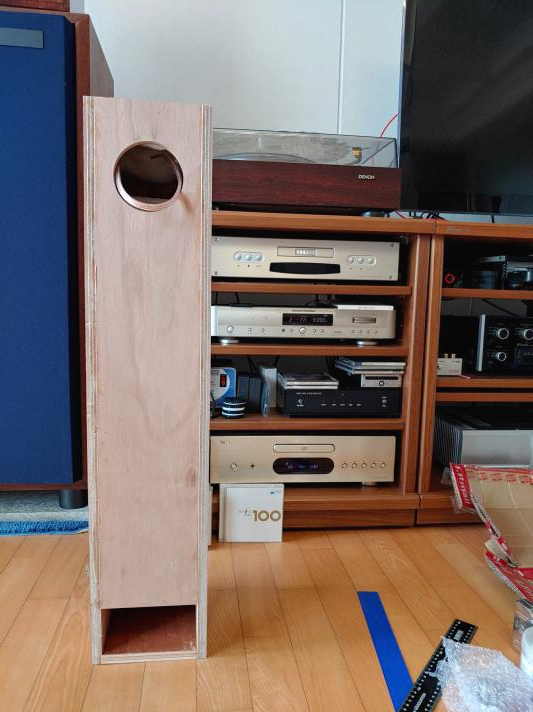

기존에 만든 Bassreflex 보다는 저음이 좀더 자연스럽고 생각보다 잘나와준다.  4"로써의 최적은 사이즈가 커서 그렇지만 TQWT가 최적일것 같다.

하지만 욕심을 더 내본다면  구경이 작은 관계로 만든다면 6.5"~8" 정도가 좋지 않을까 한다.

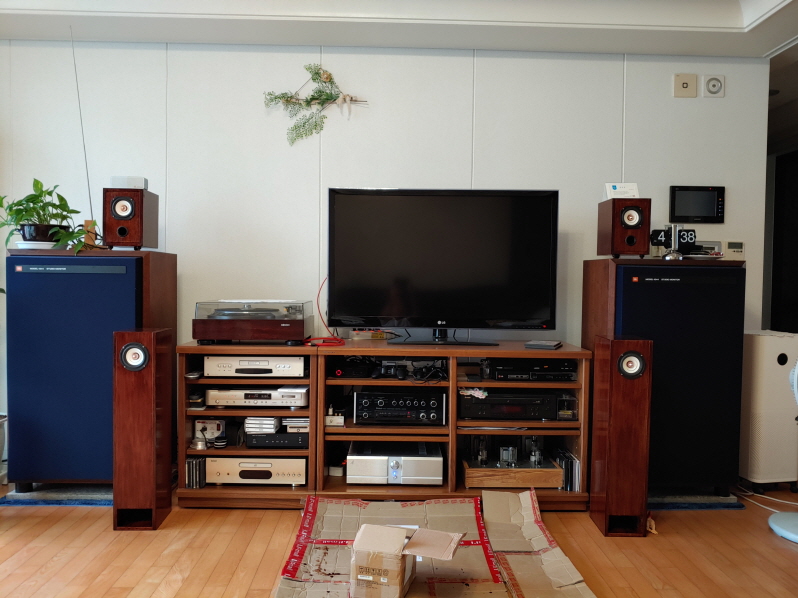

저녁에 조용히 음악을 듣고자할때 6V6싱글에 물려서 들으면 딱 적당한 것같다.
