일전에 만든 삼미 6.5" 2way는 솔직히 실패이다. Fs가 77Hz인 관계로 4" 풀레인지보다 저음이 빈약함에 도저히 용서가 되질 않았다. 유니트 선정이 잘못된 것이다. 삼미 SR165는 3way에서의 mid면 능력을 발휘할것같다. 그러자면 우퍼는 최소 10"는 되어야 할것이고 12", 15" 까지도 될것 같은데 그러자면 거의 JBL4344에 맞먹는 궤짝을 만들어야 할것이다. 해서 이번에 인클로저를 최대한 살려서 제대로된 2way로 탈바꿈을 해주기로 했다. 일단은 우퍼부터 수배를 해야 하는데 마샬쪽과 삼미쪽을 돌아보다가 적당한 6.5"를 찾지 못했다. 삼미서 나온 CWR165가 적당할것 같았는데 기타 스피커 캐비넷을 만들때 보니 만듬새에서 뭔가 하이파이용으로 적용하기는 격?이 떨어져서 대상에서 제외했..

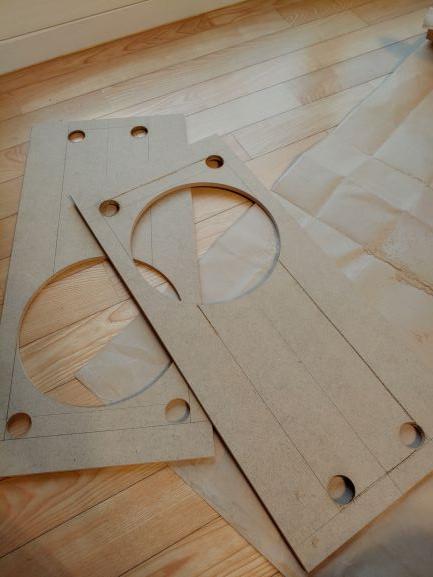

제작한 3way에도 그릴릉 제작해주기로 했다. 방법은 앞의 2way오 동일하다. 그릴핀 대용으로 이번에는 ND자석 지름6mm 두께 5mm짜리를 사용하였다. 1. 9mm MDF를 이용하기로 하였다. (이건 유닛의 높이등을 고려 하면 될듯) 2. 전면 배플의 사이즈보다 각변의 5mm씩 작게 하여 재단, 전체 10mm씩 작게 (이것도 전체 배치된 상황보고 결정하면 될듯) 3. 유닛배치 고려하여 유닛보다 크게 원형 재단 (MDF라 쉽게 가공) 4. 그릴 전면부 각 대패로 컷팅 5. 그릴 전면 검정색 매직펜으로 도색(스프레이 보다는 훨 가정에 도움이 된다) 6. 그릴 핀위치 설정후 1mm드릴로 관통(이번에는 사이즈가 커서 6군데) 7. 스피커 전면위에 놓고 위치 선정후 1mm 드릴로 다시 배플에 뚫어서 위치 표기..

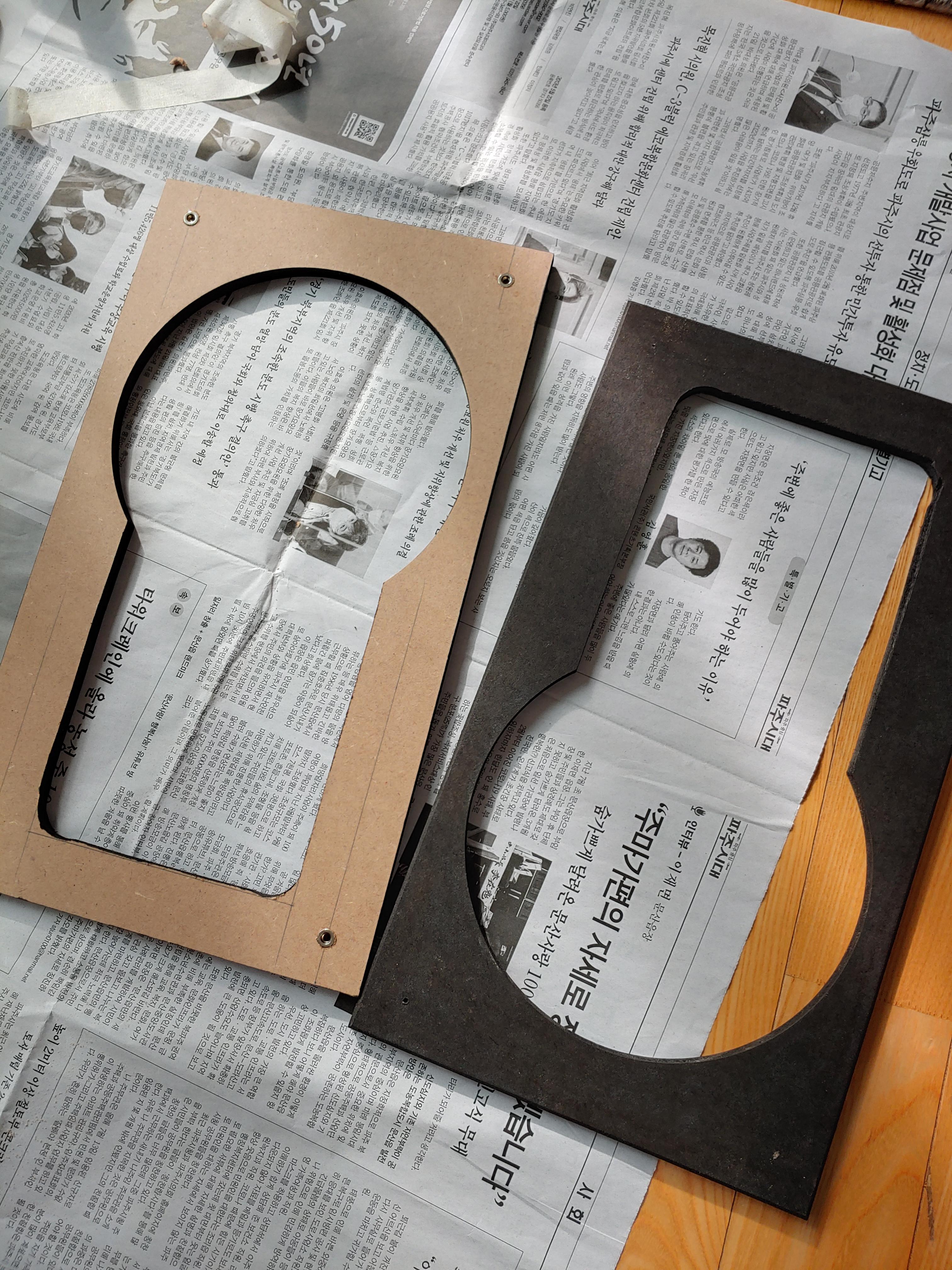

제작한 스피커들 2way와 풀레인지 2세트의 유닛이 드러나 있음으로 살짝 불안해 지기 시작했다. 아무래도 뭔가 눈에 보이니 눌러 보고 싶어 하는 사람의 본능과 아무것도 모르도 뛰어 다니는 강아지로 인해 어찌할까 고민하다가 그릴을 만들어 주기로 했다. 만드는 방법은 인터넷 참고를 할려고해도 자세한 자료가 없어서 고민하다 쉽게 만들기로 하고 여기 저기 자료를 참고하여 대략적인 방법을 생각하여 제작하였다. 그릴핀 대용으로 ND자석(지름8mm 두께 5mm와 지름 8mm 두꼐 3mm 사용) 1. 9mm MDF를 이용하기로 하였다. (이건 유닛의 높이등을 고려 하면 될듯) 2. 전면 배플의 사이즈보다 각변의 5mm씩 작게 하여 재단, 전체 10mm씩 작게 (이것도 전체 배치된 상황보고 결정하면 될듯) 3. 유닛배치..

나름 전체적으로 3웨이를 이용한 시원하고 편안한 스피커를 목표로 하였다. 이번에도 국산 삼미 유닛을 적극 활용하자는 취지이고 미드의 SR100은 대학때 뭣도 모르고 풀레인지 마냥 박스를 짜서 들었는데 다른 스피커 보조로 같이 울리면 소리가 기가 막혔던 추억이 있어 이번 3웨이에 미드로 사용해보고 싶었다. 모양새도 JBL4344의 미드처럼 생겨먹은게 이쁘기도 하다. 우퍼로 사용하는 MO08B50은 예전 대학원때 만든 2웨이에도 적용한건데 롱런하는 장수 모델인지 아님 삼미의 신제품 개발 의지가 없는건지 좀 모호하다. 하지만 8"에서의 우퍼로 사용하기에 적당한것으로 판단되어 다시 사용하였다. 6반만하더라도 2웨이에 사용한것도 거의 80Hz대였고 이번 3웨이에선 그래도 저역이 좀 나와줬으면 해서 나름 주파수가 ..

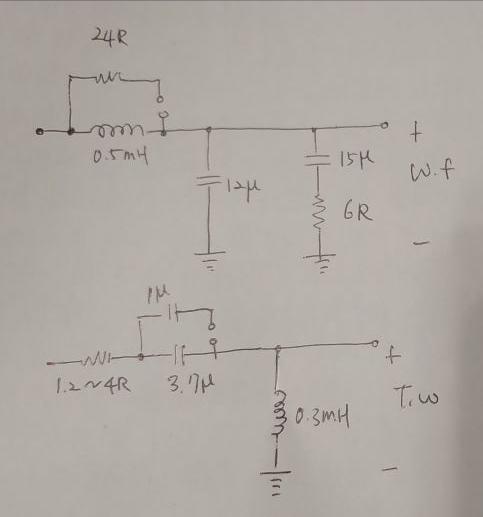

경고 : 유닛 교체가된 up grade 게시물을 참고하세요 예전 한 10년전쯤 풀레인지?로 쓸려고 사놓았던 삼미 6.5" 유닛이 있다. 최근 정리하다보니 짐도되고 보관만 하는건 좀 아까운 생각이 들어서 이걸로 2way를 만들기로 했다. 삼미 유닛으로는 미드우퍼로 사용하고 트위터는 알리에서 4" 구경의 리본타입을 구입했다. 예전부터 리본타입의 소리에 대한 호기심이있어서 였고 삼미 6.5"(SR165A50)의 주파수가 77Hz~10,000hz라 묵직한 저음은 기대하기 어려울것 같고 더구나 아무생각없이 구입한 알리표 리본의 주파수가 3K~30Khz 이고 권장 crossover 주파수가 3.6KHz 이상으로 되어 있어 COF를 4Khz 이상으로 높게 설정 할 생각이다. 삼미의 음압이 95dB이고 리본 트위터의 ..

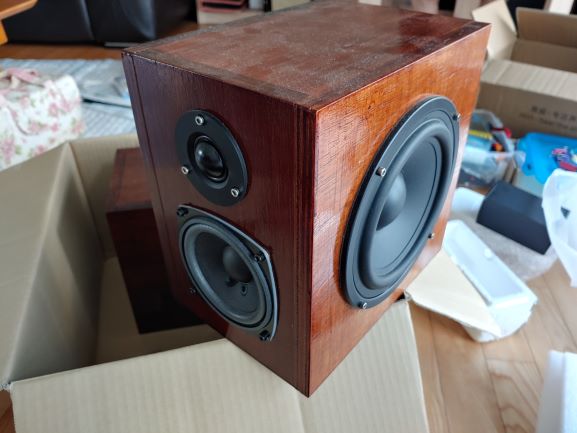

궁금하기도 했다. 아무생각없이 6.5" Passive radiator를 구했는데 도면을 대충 그려보니 너무 비대칭이라 어찌할까 고민하였다. 실험적으로 대형기보다는 여러가지 해볼수 있는것들을 쪼물락거릴수 있는 4"가 최적이라생각이 들었다. 보통 P.R(Passive Radiator)의 크기는 실구동 우퍼 표면적의 2배가 되는 것을 선택하여야 한단다. 배치가 나오질 않아서 여러 고민을 하다가 전면은 4"로 측면은 6.5" 패시브를 장착하는게 좋을듯 하였다. 밀폐형으로 하여야 하기떄문에 나무는 MDF 15mm로 할것이다. 뽀대가 나질 않는다. 곰곰히 고민해본 결과 이것을 이용해서 세계최초? 합체식 백로드혼을 만들면 어떨까하는 아이디어가 떠올랐다. 일단은 140(W)*210(H)*210(D) 약 6리터 용적으로..

예전 대학원때 만든 2way speaker가 있었다. 물론 그당시 하이텔의 '히피(HIFI)'동에 올라온 제작기사를 보고 변형해서 만든것이었다. 사용한 유닛은 삼미껄로 했고... 무럭 무럭 자라나는 아이들에 의해 수난을 겪고 결국 폐기 되었다. 풀레인지로 듣고 있지만 예전부터 혼타입의 2 way system에 대한 호기심이..
