첫번째 작업후 추가로 중요 부품을 넣은후 땜질후 보관 해놨다. 1호기 테스트 후 괜찮으면 나중에 2호기로 사용할 예정이다. 사용한 부품은 1호기와 마찬가지인데 film cap만 wima 0.1uf MKP로 하였다. 1. R31/R32 22R => 47R/1W 2. 입력 TR MPSA18 에미터 저항 22R 삽입 3. R30 499R => 1KR 4. C14 22pF => 10pF mica 5. 출력 TR base 저항 1.2R => 2.2R/1W 6. 1호기와 다른점은 디커플링 필름을 wima 폴리 프로필렌으로 2.2옴을 초기 0.5W로 했다가 1W로 다시 수정하였다. 대략적으로 0.5W만 해도 될듯한데 각 자료상 1W급이상을 추천 하여 변경 하였다.

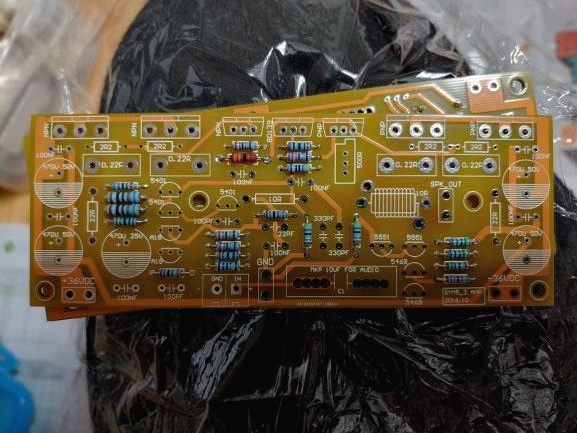

자작 TR Amp로 한번 만들어 봐야 한다는 amp이다. 마샬교수의 leach amp, DIYaudio의 Symasym amp, Elliot의 P3A 등등이 있는데 어째 PCB를 구해서 한번 만들어 보기로 했다. https://www.lf-pro.net/mbittner/Sym5_Webpage/symasym5_3.html SymAsym5 - Project C5, C6, C10, C11, C16, C17, C20 7 100nF Wima MKS2 www.lf-pro.net 원회로에선 출력 TR이 1쌍에 전압은 Vdc +-36V를 걸어주는 걸로 되어 있고 도시바 2SC5200/2SA1943은 발진 가능성이 있어서 사용을 권하지 않는다고 한다. 사실 구입한 이 PCB는 사용해도 될듯한데 원회로에 있는 TR을 사용..
