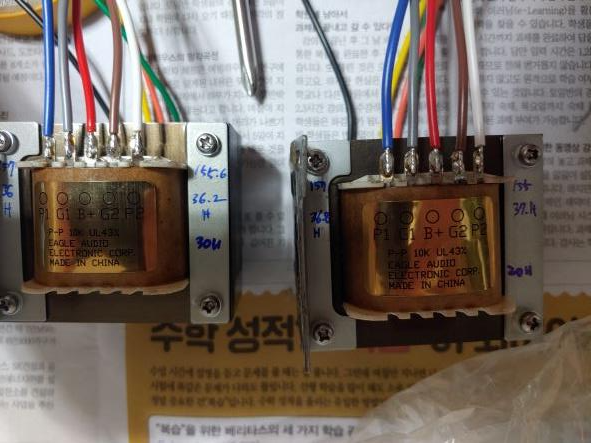

중국산 출력 트랜스를 구입해보았다. 66코아로 5K 싱글용과 10K pp용을 각각 구입하였다. ■ 10KPP 출력 트랜스 P1(파)-G1(회)-B+(빨)-G2(갈)-P2(흰) 16옴(녹)-8옴(주황)-4옴(노)-0(검) ■ 5K SE 출력 트랜스 8옴(주황)-4옴(노)-0(검) B+(빨)-G(회)-P(파)

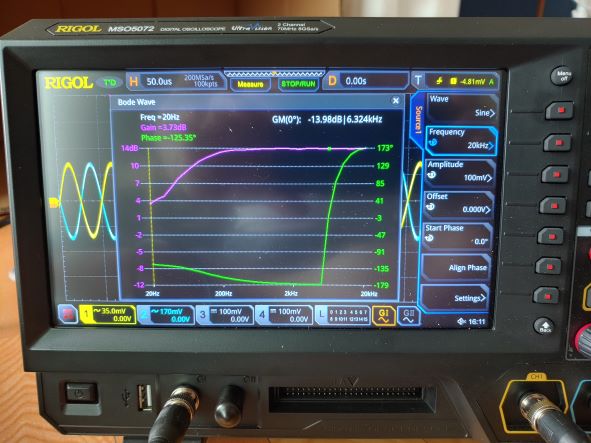

어때 쉽게 간다했더니 머리가 아프게 되었다. 공간감과 잔향등의 소리가 꽤 마음에 들었는데... 주파수 특성을 보고 깜놀했다. 주파수 특성만 본다면 앞서 조립해본 간단한 PM 14보다도 못한.... 저역이 거의 날라간 상태이다. TR이 30쌍(60개) 가들어가는 더구나 이 TR 30쌍을 일일이 매칭해서 조립한 정성을 들인 프리인데 이대로 둘수는 없다. 저역이 거의 죽어 있는 형태이다. PCB 의 회로와 인터넷상의 회로를 입수하여 비교해봤다. 원 회로는 밸런스부와 언밸런스부의 회로가 따로 구성되어 있고 언밸런스부의 신호가 밸런스로 들어가는 구조로 되어 있다. PCB 회로는 밸런스단의 회로를 차용했는데 뭔가 이상하다. 오리지날 회로에서는 피드백되는 신호를 볼륨 콘트롤 IC에 넣고 입력신호와 조합하는 형태인것 ..

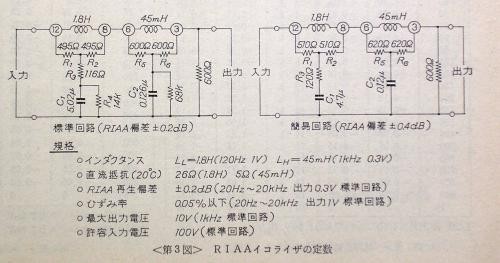

일신전자 1.8H, 45mH choke 입수 495R : 1.1K // 900R 500R : 1K // 1K 600R : 1.2K // 1.2K 116R : 100R + 16R 14K : 20K // 47K 5.02uF = 4.7uF + 0.33uF 0.126uF = 0.1uF + 0.022uF + 4700pF
