[完] 4" 2Way와 6.5" Passive radiator

궁금하기도 했다.

아무생각없이 6.5" Passive radiator를 구했는데 도면을 대충 그려보니 너무 비대칭이라 어찌할까 고민하였다. 실험적으로 대형기보다는 여러가지 해볼수 있는것들을 쪼물락거릴수 있는 4"가 최적이라생각이 들었다.



보통 P.R(Passive Radiator)의 크기는 실구동 우퍼 표면적의 2배가 되는 것을 선택하여야 한단다.

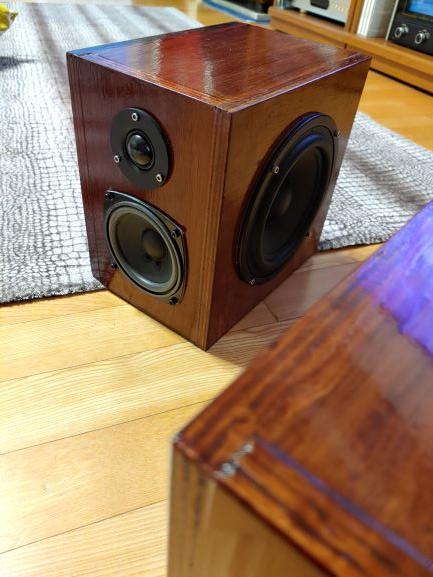

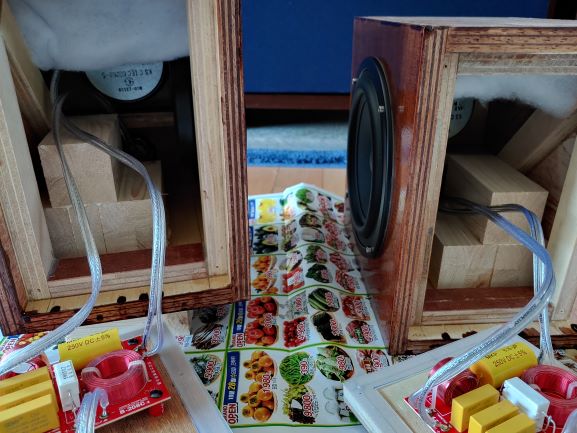

배치가 나오질 않아서 여러 고민을 하다가 전면은 4"로 측면은 6.5" 패시브를 장착하는게 좋을듯 하였다. 밀폐형으로 하여야 하기떄문에 나무는 MDF 15mm로 할것이다.



뽀대가 나질 않는다. 곰곰히 고민해본 결과 이것을 이용해서 세계최초? 합체식 백로드혼을 만들면 어떨까하는 아이디어가 떠올랐다.

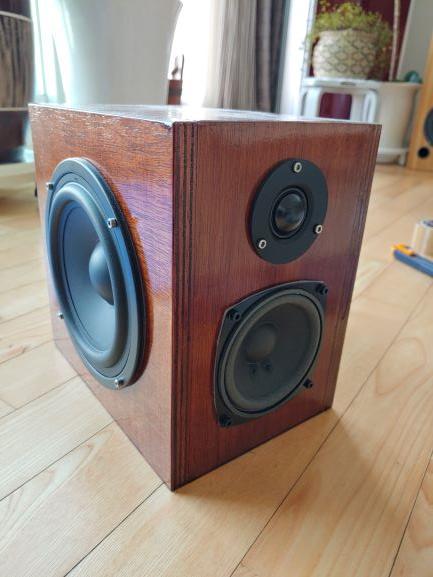

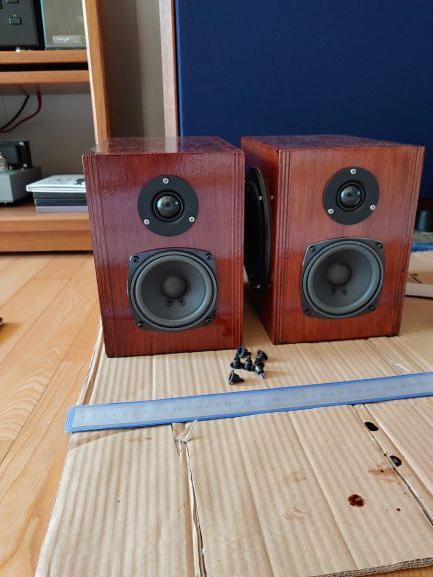

일단은 140(W)*210(H)*210(D) 약 6리터 용적으로 하고 우퍼는 삼미 4"풀레인지인 CW-100B25와 트위터를 붙여 2way로 만들고 측면엔 6.5" 패시브를 장착할 예정이다. 좀더 여유가 있으면 합체식 백로드혼을 만들것이고... 일단 본체부터해본다음 고민해봐야 겠다.

유닛은 기타 중국산 풀레인지보다 국산 삼미에서 나온 79.9Hz~13Khz되는 저역 중심의 풀레인지를 사용하고 여기에 cut off 주파수를 약 9Khz 설정한 트위터를 붙여주면 될것 같다.

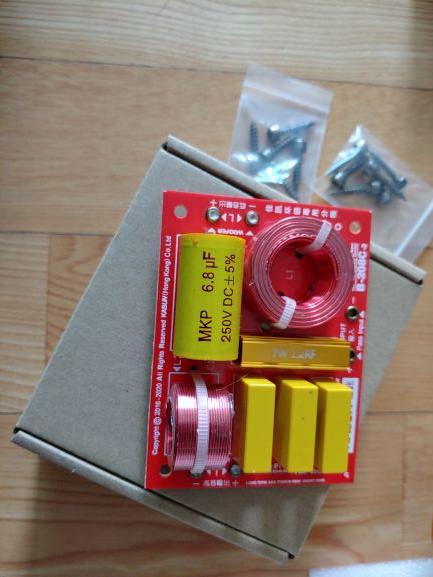

캡은 2.2uF짜리를 사용하고 음압을 맞추기 위해서 저항으로 튜닝 예정이다.

우퍼로 사용할 유닛은 86dB이고 트위터는 91dB로 되어 있는데 실제 제공된 그래프로 보면 10K이상이 약 88dB정도이다.

인클로저에 들어가면 풀레인지는 약 2~3dB 감소되는 배플스텝이란 효과가 있다고 하니 실제 86--> 84dB~83dB정도로 보면 작게는 -4~5dB 많게는 -7~8dB이 될것 같다. 이것은 몇가지로 split 해서 평가후 달아볼것이다.

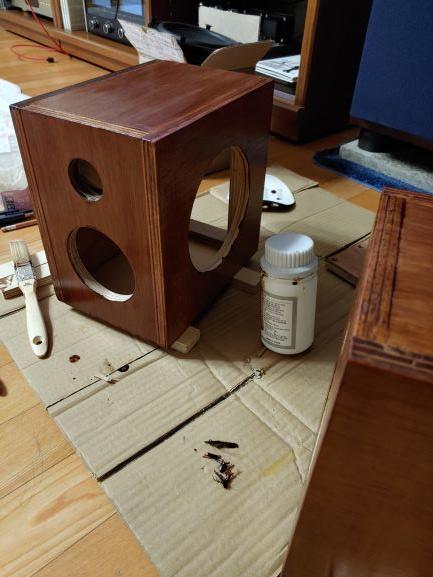

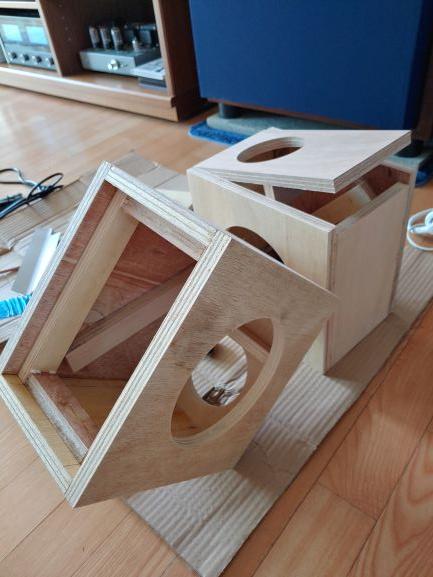

좌/우 : 240mm*240mm  *4ea  , 2개는 판재 중심에 146mm 원형 타공

후면  : 139mm*209mm  *2ea

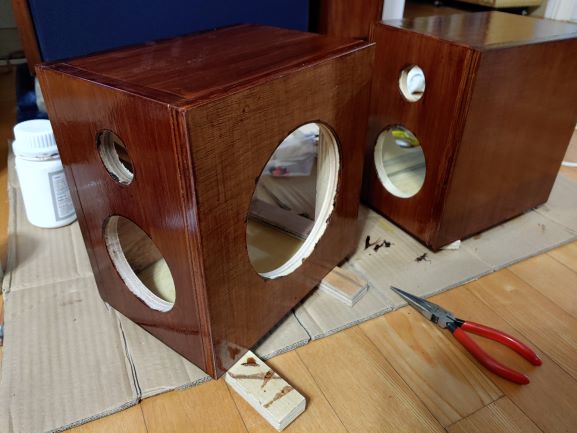

전면  : 140mm*240mm  *2ea  , 85mm지점에서 93mm원형 타공

상/하 : 140mm*225mm  *4ea

보강목 : 30mm*140mm  *2ea

쫄대  : 30mm*209mm    *8ea

          30mm*109mm    *4ea
