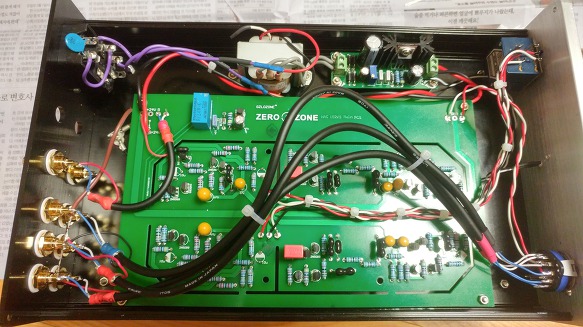

일전에 만든 Naim NAC152 프르앰프의 전원부와 케이스가 맘에 들지 않아서 변경하기로 하였다. AC전압이 24V임에도 불구하고 24V가 나오지 않고 전원 노이즈도 있어서 정전압 회로와 케이스를 보기좋게 이식하기로 했다. 새로 구입한 정전압 회로는 프리/DAC전용이라는데 전압이 칼같이 조정된다. 10uF 필름 캡이 하단에 장착되어 있어 기판 높이가 높아 셀렉터와 볼륨 높이까지 침범하여 다시 윗쪽으로 다시 달았다. 정전압 기판 조정후 메인 보드연결하니 전원을 켜는 순간 전압 드랍이 생기면서 27옴 저항이 타버렸다. 결론은 47uF 탄탈중 1개가 문제가 생겨서 (아마도 캡내부 쇼트...) 발열이 생긴것이다. 다행히 탄탈은 전해로 저항하나 갈고나서는 문제 없이 동작된다.

편하게 막굴려도되는 프리앰프가 있으면 편하겠다는 생각이 들었다. 포노와 블루투스 정도만 들어가 있어도 이것 저것 바꾸면서 듣지 않아도 될듯하다. 그래서 일전에 만들어 놓은 마란츠 7S2와 IC 포노, 그리고 블루투스를 한 케이스에 모두 일체 시키기로 했다. 트랜스를 주문할려다가 예전사다 놓은 것들 재고 소진을 위해서 각각 달아 주기로 했고 대략 샤시에 위치를 잡아 보았다. 케이스에 LED홀이 있어 셀렉터 전환시 LED가 변경되도록 하기위해서 회로를 꾸몄다. 원래계획은 6VAC를 입력 받아서 LM7806을 통해서 TR을 통해서 LED를 켤려고 했는데 너무 복잡해 질것 같아 그냥 저항으로 제어 하기로 했다. 셀렉터에 흐르는 전류가 크면 오래 사용치 못하니 일단 3mA로 하기로 했고 6V에 1.3K옴을 연결했..

예전에 만든 PM14의 소리가 의외로 좋아서 찾다보니 21년 1월경에 Marantz 7S2 Preamp용 기판이 있어 구입하였고 국내서 부품을 구해서 조립을 하였다. 단종된 2SA970/2SC2240 TR 30쌍이 들어 가는 무지막지한 앰프인데 그만큼의 힘을 발휘 하리라 판단하였다. 대체 생산품인 A1268과 C3200 TR을 200쌍을 구입하여 matching 작업을 하였다. 회로상 HDAM이 적용 되어 있고 채널당 5block, 한 block당 TR이 6개씩 들어 간다. 1~5block으로 나누고 Left/Right 채널로 봤을때 기준은 한 블락과 채널끼리의 증폭률은 같도록 했다. 6쌍... 즉12개가 같은걸로 골라낸다고 고생이었다. 1block(231~232), 2block(234~235), 3Bl..
