NAC 152 케이스 변경

일전에 만든 Naim NAC152 프르앰프의 전원부와 케이스가 맘에 들지 않아서 변경하기로 하였다.

AC전압이 24V임에도 불구하고 24V가 나오지 않고 전원 노이즈도 있어서 정전압 회로와 케이스를 보기좋게 이식하기로 했다.

기존 케이스

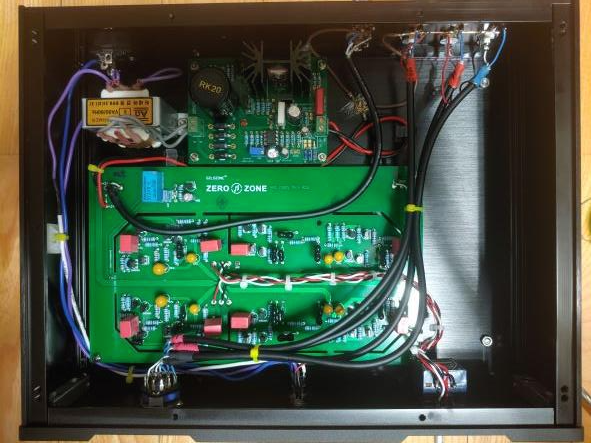

변경한 케이스

새로 구입한  정전압 회로는 프리/DAC전용이라는데 전압이 칼같이 조정된다. 10uF 필름 캡이 하단에 장착되어 있어 기판 높이가 높아 셀렉터와 볼륨 높이까지 침범하여 다시 윗쪽으로 다시 달았다.

정전압 기판 조정후 메인 보드연결하니 전원을 켜는 순간 전압 드랍이 생기면서 27옴 저항이 타버렸다.

결론은 47uF 탄탈중 1개가 문제가 생겨서 (아마도 캡내부 쇼트...) 발열이 생긴것이다.

다행히 탄탈은 전해로 저항하나 갈고나서는 문제 없이 동작된다.
