Marantz PM14 Preamp

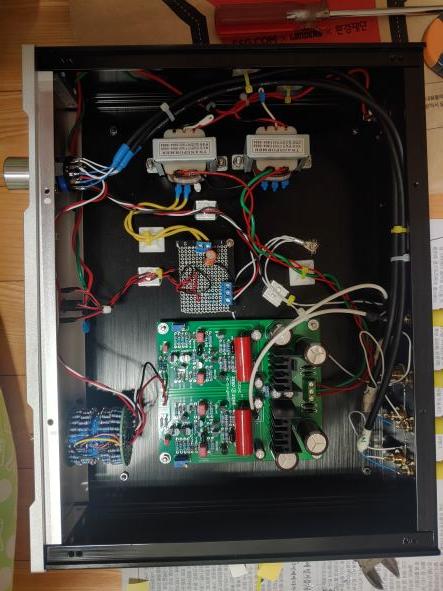

예전 PCB만구해서 조립해봤다. 의외로 소리가 좋았는데 단 하나의 문제가 있었다. 볼륨 가변시 오른쪽 채널에서 노이즈가 들리고 스피커가 '퍽퍽-' 하는 문제이다.

볼륨 변경시 오른쪽 채널에서 노이즈 발생하여 볼륨을 교체 하기로 했다. 10K 짜리 알프스 정품인데...

그리고 출력쪽 cap이 0.1uF인데 실제 회로에는 22uF 전해캡이 적용된것 같음.(이건 다시 봐야 겠음)

알프스 20K 볼륨으로 할려다가 중국산 24단 어테뉴에이터로 달아 봤는데 접점 노이즈가 이젠 왼쪽에서 들린다. 어쨌든 문제의 방향은 볼륨 교체가 맞는것 같다. 그리고 변경 하는김에 0.1uF 구소련 필름 캡을 중국산 MKP 1uF으로 변경 해주었다. 전원을 넣고 출력 중점 조정을 해주었다. 1.7~2.2mV를  0.5mV로 좌우 최적화 하였다.



정품 알프스 20K를 구입하여 장착후 노이즈 없이 잘 동작된다.

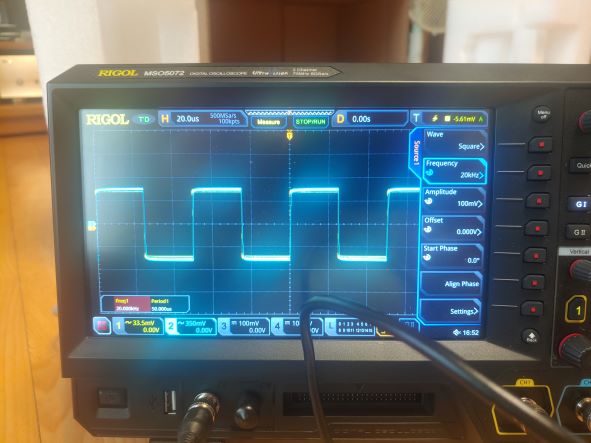

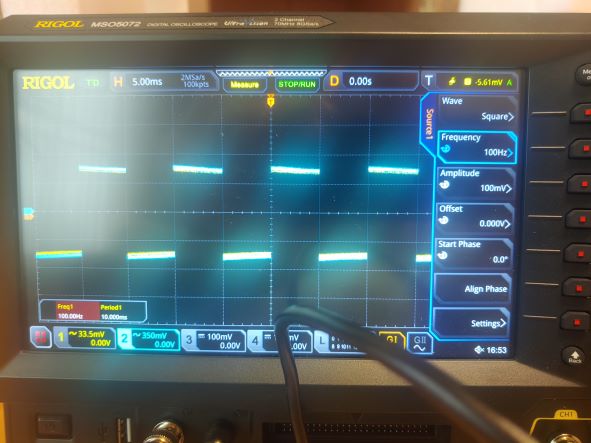

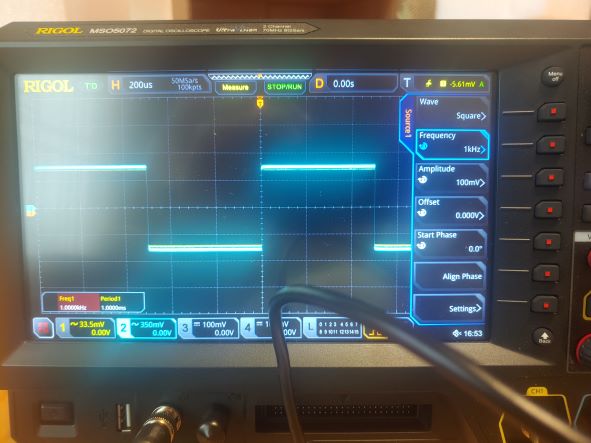

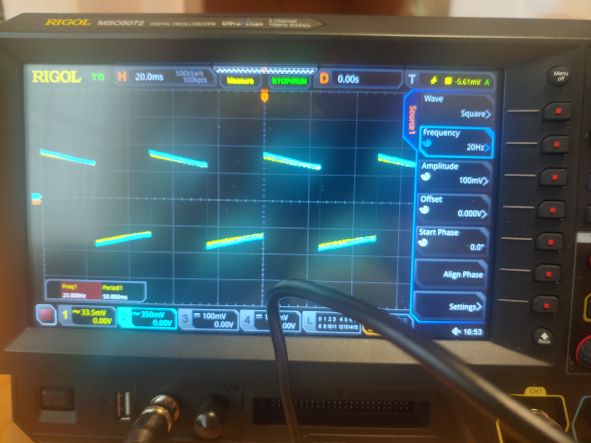

기념으로 파형도 측정해보았다. 마란츠 PM14의 주파수 특성은 정말이지 우수하다. bode plot을 보더라도 주파수/위상 둘다 우수하다. NAC152보다도 더 좋은것 같은데 문제는 내 귀가 고역쪽은 잘 못듣는다는게 문제이다.

아무튼 PM14도 이정도인데 SC7S2도 훌륭할것 같다.
