[完] Speaker Selector

자작한 amp끼리의 비교 또는 스피커끼리의 비교 시청을 위해서는 가끔씩 셀렉터가 그립기도하다. 낑낑거리며 뒤집고 선연결하다보면 비교에 집중하기가 어려워지는 상황들이 왕왕 발생한다.  사실 없어도 되지만 있으면 꽤나 유용한 장비이다.

해서 몇년전 제작해서 사용하던 1호기(이것 밥값좀 했었다...), 플라스틱 케이스로 작업을 했었얐는데  이번엔 알루미늄 케이스를 사용하여 좀 더 고급스럽게 하기로 했다.

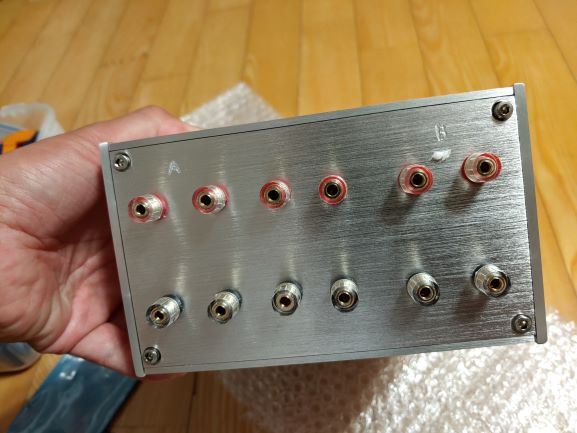

작은 사이즈의 케이스를 사용했기에 스피커 단자는 최대한 작은걸로 하였고, 사용된 토클 스위치는 On-Off-On 3단 이다. On-On의 2단 SW보다 On-Off-On의 3단 SW를 사용해야 하는 이유는 전환시 2단자가 순간 short된다고 하는데 앰프 1개에 스피커 2조운영시에는 문제가 없을것이다. 스피커 8옴짜리 2개가 순간 쇼트로 인해 4옴이 될것이고 요즘 앰프로는 문제될것이없다. 하지만 앰프 2대에 1조의 스피커를 운영할떄 문제가 된다.  앰프 출력끼리 순간 쇼트가 되는 어마무시한 대형 사고가 생길것이다.



따라서 보다 안전하게 사용하고 귀한 장비를 보호하기 위해서는 무조건 On-Off-On 스위치가 답이다.

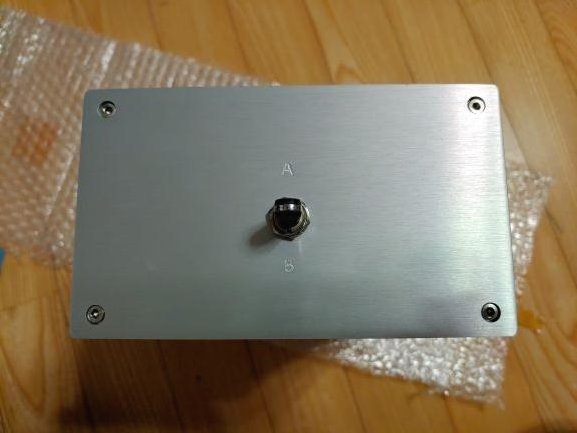

드러멜로 'A'와 'B'를 새겨봤다.

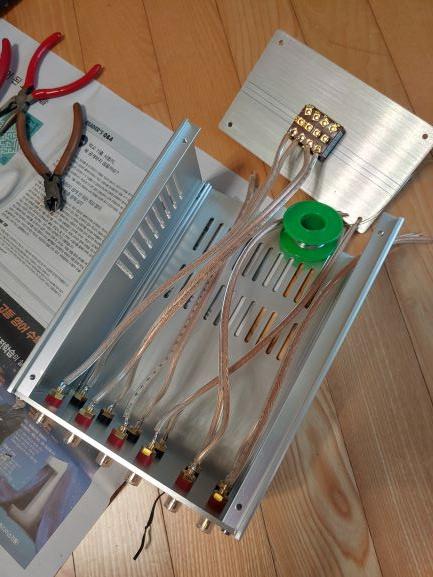

완성된 심플한 내부

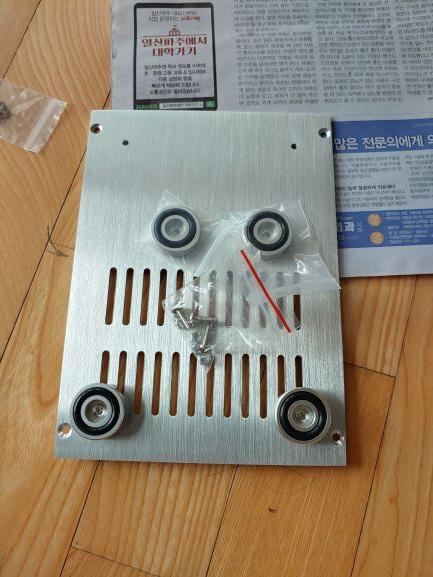

알리서 구입한 발을 달아주었다.



스피커 2조를 운영하기위해 연결을 해놓았다.
