파워 amp용 볼륨

파워 amp용으로 사용하기위한 간단한  attenuator를 만들었다.

6단 2회로 로터리 스위치를 이용해서 만들었고 땜질을 쉽게하기위해서 1/8W짜리로 했다.

단수가 6개니 필요한 저항은 5개가 되겠다.

엑셀로 대충 log 삘이 나도록 했다.

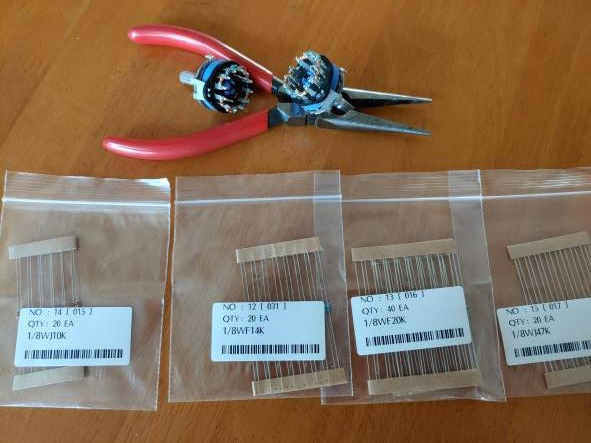

구입한 저항은 1/8W 10K, 14K, 20K, 47K 4가지 종류로

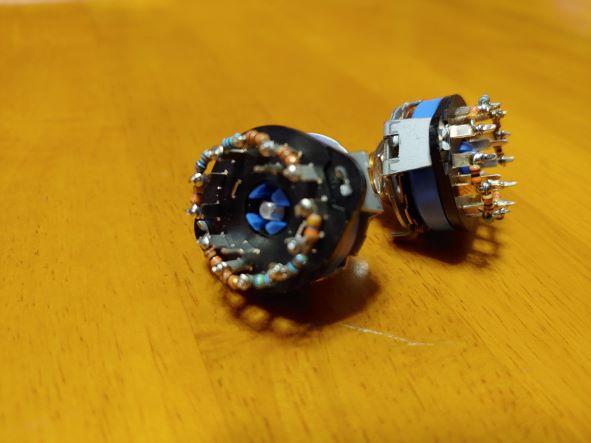

10K, 10K, 14K, 20K, 47K순으로 땜질을 했고 실질적으로 0, 10K, 20K, 34K, 54K, 100K가 된다.





최근에 만든 MOSFET amp에 적용할것이다.
